每个国家的造币厂，一般都比较保密。但总有特例能满足我们的好奇心和求知欲，比如费城造币厂就是免费对外开放的。
费城造币厂从周一到周五免费向游客开放，但禁止拍照。美国费城造币厂（the United States Mint in Philadelphia）直属于美国财政部，是美国最早的造币厂。始建于1792年，当时华盛顿任总统，费城是美国首都。第一个厂址在第七街和阿齐街的交界处（at 7th and Arch Streets）。今天的厂址在第五街和阿齐街口，于1969年8月14日落成，它实际上是费城造币厂的第4个厂址。《国外工业旅游有哪些形式.设计那！》
在美国共有五家造币厂，其它四家分别位于旧金山、西点、纽约和丹佛。这五家中，只有丹佛和费城两家造币厂，专门制造用于流通的所有币值的硬币。
来到这里，首先要排队，警察在检查每个人的护照（外国人）后，再经安检，就可以进入了这座造币工厂。
一般人进去无法拍照，也就没什么好的参观游记。今天小编从国外搜了篇文章，供好奇宝宝参考学习。
首先普及一下造币的历史

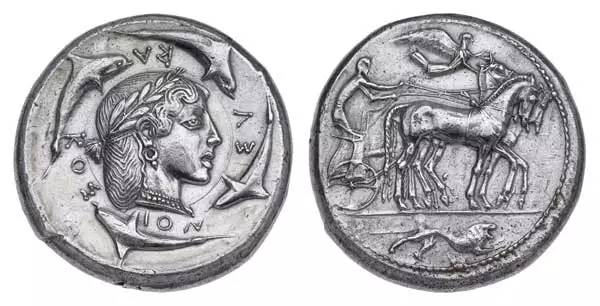

和中国古币的浇铸方式不同，西方造币一开始就是在金属片上压出图纹。最早的打制钱币可以追溯到公元前7世纪，由小亚细亚（当今的土耳其亚洲部分）的里底亚人制作。以下是公元前4世纪古希腊殖民地锡拉丘兹（今意大利西西里地区东部）的打制银币。
要压出图纹就必须使用币模。图纹一般是突出于币面的，英文称为relief（浮雕），相应的币模就必须是凹陷的，也就是阴模（die）。
当时雕模师（古罗马的雕模师称为celator）是直接在金属上雕凿的，所用的工具无非是各种粗细和形状的普通凿子，再加上锤子。那时候还没有压机，因此造币时是把加热后的坯饼放在上下模之间，然后用大榔头猛敲上模，把币模上的图纹压印到坯饼上。
在这种手敲造币的作业中，下模一般有一个尖尖的长“根”，以便将其敲入一个用作基座的树桩或大木块上加以固定。上模要直接承受榔头的冲击，损耗比下模要快2-3倍。币模损耗以后必须重做，因此上模的图案就比较简单，用在币的反面。而下模因为损耗较慢，图案可以做得比较复杂，用在币的正面。这就是下模往往用来压印币的正面的由来。这些模子用来直接造币，可看作是工作模（working die）。
一位美国现代手工雕模师的凿子和冲子
下面就是这篇文章了
我和我兄弟得到特别款待，得以参观美国费城造币厂设施的运作情况。我们对这次参观盘算了很长时间，因此我对要见到的那些最令人兴奋的事物有许多期待。
我要带头坦承，我们没有把阳模和阴模的制作过程太当回事。我们的父亲曾经是模具工程师，因此参观前我以为对造币厂的制模工艺并不陌生，不会感到十分激动。
出乎意料的是我完完全全被迷倒了。激动人心的不光是工艺本身，还有制模人员。设备当然很棒，但是更加给力的人。他们对本职工作充满自豪，给我留下了久久不能忘怀的深刻印象。在费城造币厂内随处可以见到高度的自豪感和敬业精神，但是因为我本来对这道工序没有很高的期望，他们的干劲反而让我格外流连忘返。
在进一步介绍以前，正下方的照片直观地显示了阳模和阳模制作的主要步骤，也就是本文的内容。这幅照片比通常的要大一些，点击照片可以看到更多详情。
钢棒料、锥形模坯、二元阳模、工作模。本照片显示了把钢棒做成造币用工作模的整个过程。以下通过更多照片来一步步介绍该过程。
对于不懂币模的人来说，造币用的阳模和阴模可以看作一端带有设计图案的成型金属件。可以把它们想象为橡皮图章，因为币模或图章都被用来制作同一图案的多个拷贝。
此前的一篇文章说明了钱币生产的第一步，即设计和雕刻阶段。在美国造币局的费城造币厂，由艺术家制作的模型经过三维扫描生成数字数据点。这些数字数据被传送到一台电脑数控铣床。该铣床会将设计图案重现在一截钢棒的一端。这钢棒就叫作原模。原模是阳模和阴模制作工艺的第一阶段。
这些并不是原模，而是二元模和工作模。二元模是阳文，而工作模则是阴文。
这个原模随后被放入一个液压机，压向另一截钢棒。这第二截钢棒上因此形成了设计图案的阴文，被称为阴文原模。这是制作工艺的第二阶段。
这些阴文原模也被放入液压机，压向更多的钢棒。这些第三阶段的钢棒被称为二元模。它们被再次放入压机，来成批制作工作模。印花机使用这些工作模来造币。通过几代阳模和阴模，设计图案就能与原始模型保持一致。
当然这道工艺中还有其它步骤，但是我们可以通过图片来加以说明！
模坯的割料、车尖顶和抛光
一切币模都出自钢料。10-12英尺长的钢料运抵费城造币厂，然后被切割成42英寸的钢棒，入库备用。
钢棒料
钢棒最后还要进一步切割。棒料被装入一台双轴电脑数控自动车削中心（如下所示），进行切割。第一根轴和刀塔把钢棒末端车出倒角，并切割成3英寸的坯料。第二根轴和刀塔在另一端车出尖顶。这段棒料就成了“模坯”。这道工序对精度的要求非常高，以便钢材料在制模的过程中受压时能够流动自如，填入空腔。
制模工序。这台电脑数控车削中心被用来切割钢棒料，并制成尖顶的模坯。
模坯成品的尖顶部分会抛光成镜面，并妥善存放，以便用于下一道阳模或阴模制造工序。
制模工序。这个垂直存放单元被用来保管经过切割、车尖顶和抛光的模坯。
一台Mikron电脑数控铣床（如下所示）被用来加工阳模和阴模。它看上去很眼熟不是？这台机器就是为美国造币厂用油土雕模的艺术家们制作树脂模板的同一台机器。加工一枚币的阳模通常需要15-20个小时，而制作一枚阴模则需要25-30小时。与已经停用的Janvier缩刻机相比，这些电脑数控机床效率更高，其产品的质量也更好。
Mikron电脑数控铣床
图中“数字化加工和开发部”的Mikron电脑数控铣床（特写镜头）正在加工一枚3英寸阴模。
制模压机与制模工序
《空客怎么生产的，不出国也能亲临现场观看天津工业旅游》
“数字化加工和开发部”在电脑数控铣床（如上所示）上制成阳模以后，会使用制模压机将其设计图案移印到模坯上，从而制成一个阴模。一副模具可压制几十万枚钱币。制模工序的员工Steve Jones用他的600吨水压机为我们做了演示。一分钟不到，阳模上的图案就被移印到阴模上。
图中Steve展示了一枚2014年肯尼迪半美元硬币的阳模。
图中的背景是制模压机的四件套组合模圈。前景中有一枚肯尼迪半美元阳模和制成的一枚阴模。
制模压机所使用的压力取决于阳模和阴模的面值。造币厂提供了以下图表以方便参考。
美国造币厂图表显示出二元阳模的最大压力（吨）
工作模的检查、打磨、抛光和加编号
造币厂会对工作模进行检查。如有必要，会用打磨工具来修模。
美国造币厂非常重视质量。打磨-抛光工Tom Larizzio使用一台立体显微镜来检查和清洁一枚币模。
图中Tom使用一个软毛轮刷在工作模表面造成“经过流通”的币模效果。
最后，每一枚币模都会加上一个独特的编号，以便自始至终对其进行追踪。用来添加编号的是一台激光机。
费城造币厂中在币模上刻印编号的激光机
阳模和阴模的测量和磨削
为了每天安全有效地生产数百万枚高质量钱币，所有阳模和阴模的尺寸都要非常精确。“数字化加工和开发部”的模具钳工Earl Sandt向我们一一展示了用作此目的的几台机器。
图中Earl正在操作OGP Flash 500。这台光学显微镜被用来收集模具尺寸信息。这些信息随后被传送给S-21电脑数控机床（再往下看几张图）。接着一个圆形砂轮被用来自动磨削阳模和3英寸阴模的外形。
数字化加工和开发部。这台Okuma车削中心被用来精确地预制阳模和3英寸阴模的外形尺寸。以前一位模具钳工要花几周完成的工作现在只需一个星期。
从另一个角度看费城造币厂Okuma车削中心
图中Earl展示出一枚刚由Okuma车削中心加工的阳模。
数字化加工和开发部。这台S-21电脑数控机床是上面提到的砂轮机。这台机器采购于2012年，能够在很短时间内以极高的精度磨削出阳模和3英寸阴模的外形。
这张照片显示了S-21数控机床的内部情况。请注意两片砂轮和水平放置的币模。
淬火与回火
币模必须经过硬化处理，才能承受钱币压印时的巨大压力。例如，压印二十五分硬币需要60吨压力。币模硬化需要使用巨大的加热炉。虽然各种尺寸的币模会稍有不同，但是币模一般都会加热到华氏1500度，持续两个小时，然后人工在高分子聚合物溶液中淬火冷却。
制模工序。这台采用油淬火、真空硬化的加热炉被用来对大多数币模进行硬化处理。
工作模在真空硬化炉里处理完毕以后，被放入回火炉内。回火能够在币模硬化以后降低其内部应力。一般说来币模会用400华氏度回火5个小时。
制模工序。热处理工Joe Mitchell把一盘经过热处理的币模装入制模工序热处理流程的回火炉。
工业旅游就是这么的充满魔力，让人在游乐中不自然的了解了产品的生产过程，对产品有了一个更清晰的认识。更多新奇，敬请关注蓝裕文化公众号blueyu99。《酒庄旅游去哪里》
